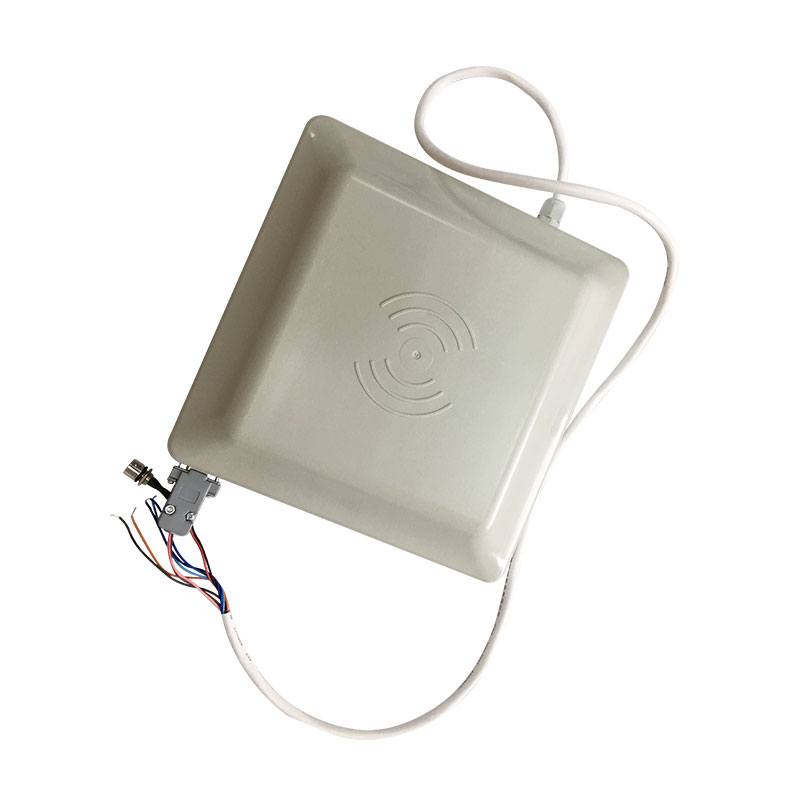

Пасивен RS232/RS485 излезен читач на картички Интегративни ознаки за паметни картички RFID UHF читачи
1. Вовед во производот
Излезен читач на картички RS232/RS485 е интегриран читач за UHF rfid со високи перформанси. дизајниран е на целосно самоинтелектуална сопственост. врз основа на комерцијален ефикасен алгоритам за обработка на дигитален сигнал, поддржува брза операција за читање/запишување ознаки со висока стапка на идентификација. широко се применува во многу системи за примена на РФИД, како што се логистичкиот систем, системот на паркиралишта, системот за контрола на пристап, и системот за контрола на процесот на производство против фалсификување и индустриско производство.
2.Опис на производот
l Самоинтелектуална сопственост;
l Поддржува ознака за протокол ISO18000-6B, ISO18000-6C(EPC C1G2);
l 865~868MHz фреквентен опсег (приспособување на фреквенцијата опционално);
l FHSS или пренос со фиксна фреквенција;
l Излезна моќност на RF до 30 dbm (прилагодлива);
l 8dbi антена опционална со ефект на растојание до 6m*;
l Поддржува режим на работа со автоматско работење, интерактивен и активирач;
l Мала дисипација на моќност со единечно напојување +9 DC;
лПоддршка за интерфејс RS232, RS485, Wiegand26/34;
l Обезбедете изворен код за DLL и софтвер за демонстрација за да го олесните понатамошниот развој.
л Ефективното растојание зависи од антената, ознаката и околината.
3.КАРАКТЕРИСТИКИ
лАпсолутна максимална оцена
СТАВКА |
СИМБОЛ |
ВРЕДНОСТ |
ЕДИНИЦА |
Напојување |
VCC |
16 |
V |
Работна температура. |
ТОПР |
-20~+70 |
℃ |
Температура на складирање. |
TSTR |
-25~+80 |
℃ |
l Електрична и механичка спецификација
Под Tï¼ 25℃,VCCï¼ +9V освен ако не е наведено
СТАВКА |
СИМБОЛ |
МИН |
TYP |
МАКС |
ЕДИНИЦА |
Напојување |
VCC |
8 |
9 |
12 |
V |
Тековна дисипација |
ИЦ |
|
350 |
650 |
mA |
Фреквенција |
ФРЕК |
865 |
|
868 |
MHz |
Ефективно растојание |
ДИС |
300 |
500 |
600 |
цм |
ИНТЕРФЕЈС
СТАВКА |
КОМЕНТАР |
Црвено |
+9V |
Црното |
ГНД |
Жолта |
Wiegand DATA0 |
Сино |
Wiegand DATA1 |
Виолетова |
RS485 R+ |
Портокалова |
RS485 R- |
Браун |
ГНД |
Бело |
RS232 RXD |
Зелена |
RS232 TXD |
Сиво |
Влез за активирање(TTL ниво) |
*Достапен е и изборен модел TCP со TCP/IP интерфејс.
